設備工程進度管理

一、案例分析題

1．【背景材料】

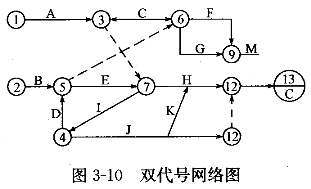

某網絡圖有A～M共13項工作，其中的工作K是J的前一時段的緊后工作，K又是H后一時段的緊前工作。根據邏輯關系繪出雙代號網絡圖，如圖3-10所示。其中，節點編號①～⑦是正確的。

【問題】
1．逐條列出并說明網絡圖中的錯誤。
2．繪出正確的網絡圖(工作項目不能少，邏輯關系不改變)。

正確答案:
【考點】
網絡圖的繪制規則。
【案例分析】
錯誤的作圖情況有：出現循環回路；存在多個起(終)點節點；出現反向箭線；節點編號有誤；有多余虛工作；工作代號重復等。
【參考答案】
1．網絡圖中的錯誤如下。
(1)循環回路：D→E→I
(2)雙箭頭：C
(3)無箭頭：B，M
(4)反箭頭：I
(5)一個節點的箭線：M
(6)兩個節點兩個工作：F，G
(7)交叉箭線：3-7與5-6
(8)多個起點節點：①、②、④
(9)多個終點節點：L，M
(10)K不能從J線上引出
(11)K不能從H線上引入
(12)節點重號：

(13)多余虛工作：

(14)雙代號圖上出現單代號：13／L
2．改正圖如圖3-11所示。
