2012年造價工程師考試工程造價案例分析習題集：三、建設工程計量與計價
發布時間：2014-02-25 共1頁
三、建設工程計量與計價
| 一、案例分析題 |

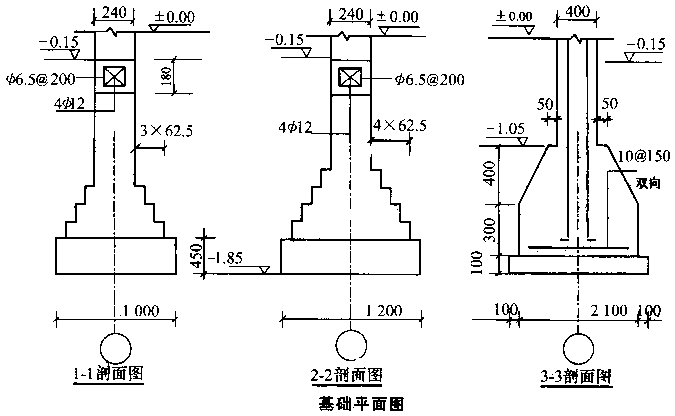

| 1．背景： 某高校機修實習車間基礎工程，分別為混凝土墊層磚帶形基礎、混凝土墊層鋼筋混凝土獨立柱基礎、土壤三類。由于工程較小，采用人工挖土，移挖夯填，余土場內堆放，不考慮場外運輸。室外地坪標高為-0．15m，室內地坪為6cm混凝土墊層、2cm水泥砂漿面層。磚基墊層、柱基墊層與柱混凝土均為C20混凝土，基礎墊層均考慮支模。基礎平面圖見圖，基礎剖面圖見圖。   問題： 1．根據《全國統一建筑工程預算工程量計算規則》的規定，土方工程量如何計算?是否考慮土方的可松性? 2．屋面上沒有圍護結構的水箱間，其建筑面積如何計算? 3．根據《建設工程工程量清單計價規范》列出該基礎工程所包括的分項工程名稱及計量順序。 4．計算各分項工程的工程量。 |
| 正確答案: 問題1： 答：根據《全國統一建筑工程預算工程量計算規則》的規定，土方工程量應按挖掘前的天然密實體積計算，不考慮土壤的可松性。 問題2： 答：根據《建筑工程建筑面積計算規范》規定，屋面上沒有圍護結構的水箱間，不應計算建筑面積。 問題3： 答：該基礎工程所包括的分項工程有：磚帶形磚基礎、鋼筋混凝土獨立柱基礎、帶形基礎混凝土墊層、獨立基礎混凝土墊層、鋼筋混凝土地圈梁和等五個分項工程。土方工程包括有：平整場地、人工挖溝槽、人工挖地坑、基礎回填土、室內回填土和場內土方運輸?shù)攘鶄€分項工程。因此，本基礎工程共有11個分項工程。它們的合理的統籌計算順序如下：  問題4： 解： 1．平整場地=11．04×8．34=92．07㎡ 2．人工挖基礎土方： 挖土深度=1．85-0．15=1．7m 外墻墊層長度按中心線、內墻墊層長度按基底之間的凈長線計算。 磚帶形磚基礎土方： L .gif) =8．1×2+(3．6-0．6-0．5)=16．2+2．5=18．7mL .gif) =10．8×2+(8．1-1．2)=21．6+6．9=28．5mV  =1×18．7×1．7=31．79m.gif) V  =1．2×28．5×1．7=58．14mV  =31．79+58．14=89．93m獨立基礎土方： 挖土深度=1．85-0．15=1．7m，其工程量按以下公式計算： V  =[2．3×2．3×1．7]=8．99m基礎土方工程量=條形基礎土方+獨立柱基土方 =89．93+8．99=98．92m 3．鋼筋混凝土地圈梁： 混凝土工程量=(L  +L )×梁高×梁寬=[2(10．8+8．1)+(8．1-0．24+3．6-0．24)]×0．18×0．24 =(37．8+11．22)×0．18×0．24=2．12m 鋼筋工程量： φ12：L=(圈梁長度+T形接頭錨固長度×T形接頭個數)×主筋根數 =[37．8+11．22+(30d+6．25d)×4]×4=(49．02+1．74)×4 =203．04m φ6．5： L=[圈梁長/鋼筋間距+內墻道數]×每根箍筋長 =[(37．8+11．22)/0．2+2]×[2×(0．21+0．15)+12．5×0．0065] =197．92m 鋼筋混凝土地圈梁鋼筋用量： φ12：203．04×0．888=180．30kg φ6．5：197．92×0．260=51．46kg 4．鋼筋混凝土獨立柱基： 混凝土工程量=擴大面以下六面體體積+擴大面以上四棱臺體積 =2．1×2．1×0．3+0．4/6×［2．1×2．1+0．5×0．5+(2．1+0．5) .gif) ］=1．323+0．7613=2．084m 鋼筋工程量： φ10：L=(2．1-0．07+12．5d)×[2．1/0．15+1]×2=64．65m 獨立柱基礎鋼筋：φ10：64．65×0．617=39．889kg 5．混凝土墊層：2．3×2．3×0．1=0．529m 6．磚帶形磚基礎：基礎長度計算：(外墻中心線，內墻凈長線) 磚基 .gif) =8．1×2+(3．6-0．24)=19．56m磚基 .gif) =10．8×2+(8．1-0．24)=29．46mV  =(基礎深+大放腳折加高度)×基礎寬×基礎長-嵌入基礎的構件體積=(1．4+0．394)×0．24×19．56+(1．4+0．656)×0．24×29．46-地圈梁 =8．421+14．536-2．12 =20．84m 7．磚基混凝土墊層=1．0×0．45×L  +1．2×0．45×L =1．0×0．45×18．7+1．2×0．45×28．5 =23．81m 8．基礎回填土=挖土體積-室外地坪標高以下埋設物的體積 式中： 埋設物體積中應加上室外地坪以下柱體積=0．4×0．4×(1．05-0．15) =0．144m 磚基礎體積中應扣除室內外高差部分體積=0．15×0．24×(19．56+29．46) =1．764m V  =挖基礎土方-(地圈梁+獨立柱基+柱基墊層+磚帶型基礎+磚基墊層+柱體積)=98．92-[2．12+2．084+0．529+(20．84-1．764)+23．81+0．144] =98．92-47．76=51．16m .gif) 9．室內回填土=底層主墻間凈面積×(室內外高差-地坪厚度) =[11．04×8．34-(19．56+29．46)×0．24]×(0．15-0．08) =(92．07-11．765)×0．07 =5．62m .gif) 10．土方場內運輸=挖土總體積-填土總體積 =98．92-(51．16+5．62)=42．14m .gif) 計算結果列入工程量匯總表，見表。  解題思路：分析要點：本案例問題1、2主要考核《建筑工程建筑面積計算規范》、《全國統一建筑工程預算工程量計算規則》對建筑面積和土方工程量計算的規定。 問題3要求根據圖和《建設工程工程量清單計價規范》規定，列出±0．00以下應計算的各分項工程名稱和計量順序。 問題4要求根據圖3-1、3-2設計圖示尺寸和《建設工程工程量清單計價規范》規定，遵循合理的統籌順序，逐項計算各分項工程的工程量。 本基礎所含各分項工程的工程量計算規則如下： 1．平整場地=底層建筑面積 2．挖基礎土方：墊層面積×平均挖土深度 平均挖土深度是指：墊層底表面至室外地坪的高度 3．地圈梁 混凝土工程量=圈梁高×圈梁寬×圈梁長 鋼筋工程量： 主筋總長=(圈梁長+T形接頭錨固長度×T形接頭數)×主筋根數 箍筋總長=[圈梁長箍筋間距+內墻道數]×每根箍筋長度 4．鋼筋混凝土獨立基礎 混凝土工程量=擴大面以下六面體體積+擴大面以上四棱臺體積 鋼筋工程：底座為正方形，雙向配筋。 鋼筋總長度=(構件長-保護層+彎鉤增加長度)×[基礎長/配筋間距+1]×2 5．鋼筋混凝土獨立基礎墊層=墊層寬×墊層長×墊層厚 6．磚帶型基礎=(基礎深+大放腳折加高度)×基礎寬×基礎長-嵌入基礎的構件 體積 7．磚基墊層=墊層寬×墊層厚×墊層長 8．基礎回填土=挖基礎土方體積-室外地坪標高以下埋設物的總體積 9．室內回填土=底層主墻間凈面積×(室內外高差-地坪厚度) 10．余土外運=挖基礎土方體積-(基礎回填土體積+室內回填土體積) |
