考前沖刺（一）
| 一、單選題 |
| 1．如果某線圈原繞組匝數增加一倍，而所加電壓不變，將使( )。 |
正確答案:C 解題思路：【解析】由U≈4．44fNΦ 。可知在U不變條件下，匝數N增加一倍，將使磁通Φ減小一半，勵磁電流也將隨之減小。【點評】本題考察的是線圈電路中的電磁關系。特別要掌握U≈4．44fNΦ 這一關系式。 |
|
|

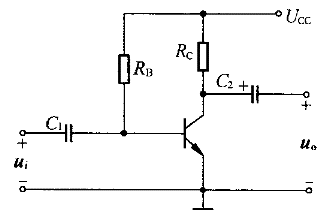

2．圖示單管放大電路中，已知β=50，R =300kΩ，R =3kΩ，r =1kQ，則放大電路輸入電阻r 、輸出電阻r 和電壓放大倍數A 為( )。 |

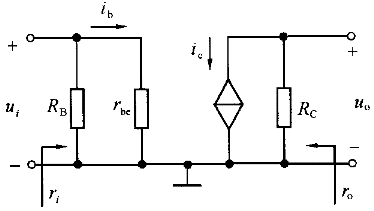

| 正確答案:B 解題思路：【解析】求輸入、輸出電阻和電壓放大倍數屬于放大電路的動態分析。根據題意，先畫出該放大電路的交流微變等效電路，再進行分析計算。 r =R‖r≈1kΩr  =R=3kΩA =βR／r=-150倍【點評】本題考察的知識點是固定式偏置放大電路的動態分析。此類題一般先畫出交流微變等效電路，冉分析計算，有利于理解和記憶放大電路動態參數的基本估算公式：輸入電阻：r =R‖r；輸出電阻：r=R；電壓放大倍數：A =-βR／r(無負載電阻)、A=-βR′ ／r(有負載電阻)、等效負載電阻：R′=R‖R=R.gif) ·R／R+R |
|
|
| 3．正弦交流電的三個特征量(三要素)是( )。 |
| 正確答案:B 解題思路：【解析】正弦量的瞬時值表達式為：u=Usin(ωt+φ)。式中U是最大值，它反映了交流電的大小；ω是角頻率，它反映了交流電變化的快慢；φ是初相位，它反映了交流電的起始位置。這三個量確定一個正弦量，故稱幅值、頻率和初相位是正弦量的三要素。 【點評】本題考察的知識點是正弦量的基本概念。關鍵了解正弦量是以時間t為變量的周期函數，其瞬時值表示式為：u=U sin(ωt+φ)、i=Isin(ωt+φ)，記住式中每個量的含義，也就知道最大值U、I、角頻率ω和初相位φ、φ.gif) 唯一地確定了這個函數，所以被稱為三要素。 |
|
|
| 4．電感L=500mH的線圈，線圈電阻忽略，設在某一瞬時線圈中的電流每秒增加5A，此時線圈兩端的電壓是( )。 |
正確答案:B 解題思路：【解析】根據電磁感應定律，可知線圈中變化的電流在本線圈引起的自感電勢為e=-Ldi／dt，電感兩端的電壓為u=-e，所以：u=Ldi／dt=00×10 ×5=2．5v【點評】本題考察的知識點是電磁感應定律。要求了解電磁感應定律的定義式：e =-Ndφ／dt、ψ=Nφ=iL；掌握感應電動勢的計算方法：u=-e.gif) 、u=Ldi／dt；這里的關鍵是變化率di／dt，只有電流變化才能產生感應電動勢，題中電流每秒增加5A，就是：di／dt=5A。線圈對直流近似短路。 |
|
|
| 5．在三相四線制電路中中線的作用是( )。 |
| 正確答案:B 解題思路：【解析】當三相負載不對稱時，由于有中線，負載相電壓仍然等于電源相電壓，即保持對稱性。所以中線的作用是使不對稱負載的相電壓對稱。 【點評】本題考察的知識點是三相四線制中中線的作用。這里要掌握的是在三相供電系統中，三相電源的相電壓是對稱的，當三相負載不平衡又無中線時，那么負載端電壓也不平衡，不能正常工作；如果在電源的中性點和三相負載的中性點聯一根線，就強制性保證了負載的相電壓等于電源的相電壓，無論負載如何變化都不會改變負載的相電壓。這也是民用電采用三相四線制供電的道理。 |
